Produksjon av nytt tennstempel
/De to siste ukene har jeg fått muligheten til å prøve å lage et nytt tennstempel til en Browning Buck Mark .22 pistol, helt fra bunnen av.
Maskinering og fabrikering av nye deler er noe jeg synes er svært interessant og det å kunne bruke disse ferdighetene til å reparere ting og få de til å fungere igjen er magisk.

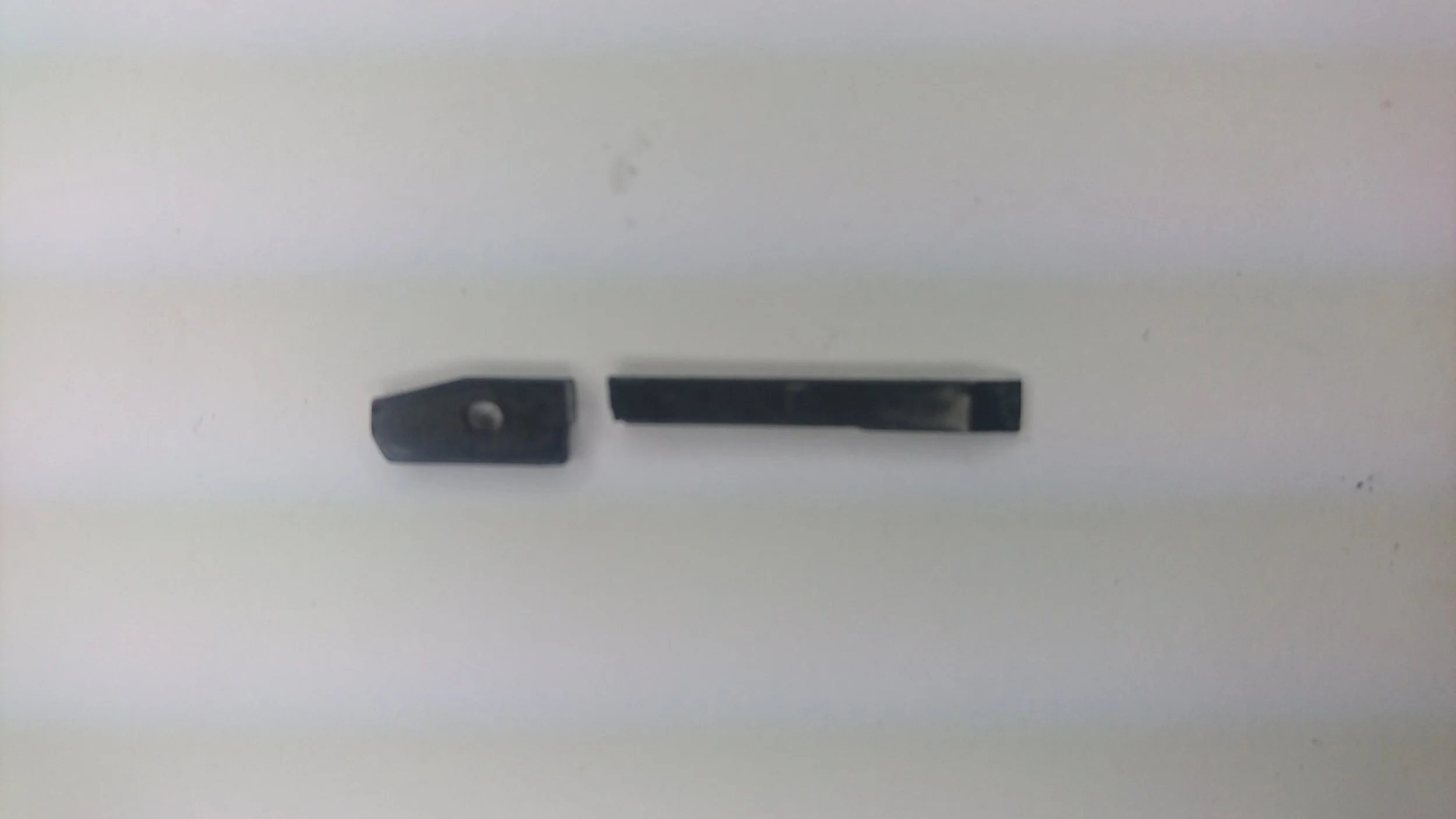

Her ser vi den ødelagte tennålen.

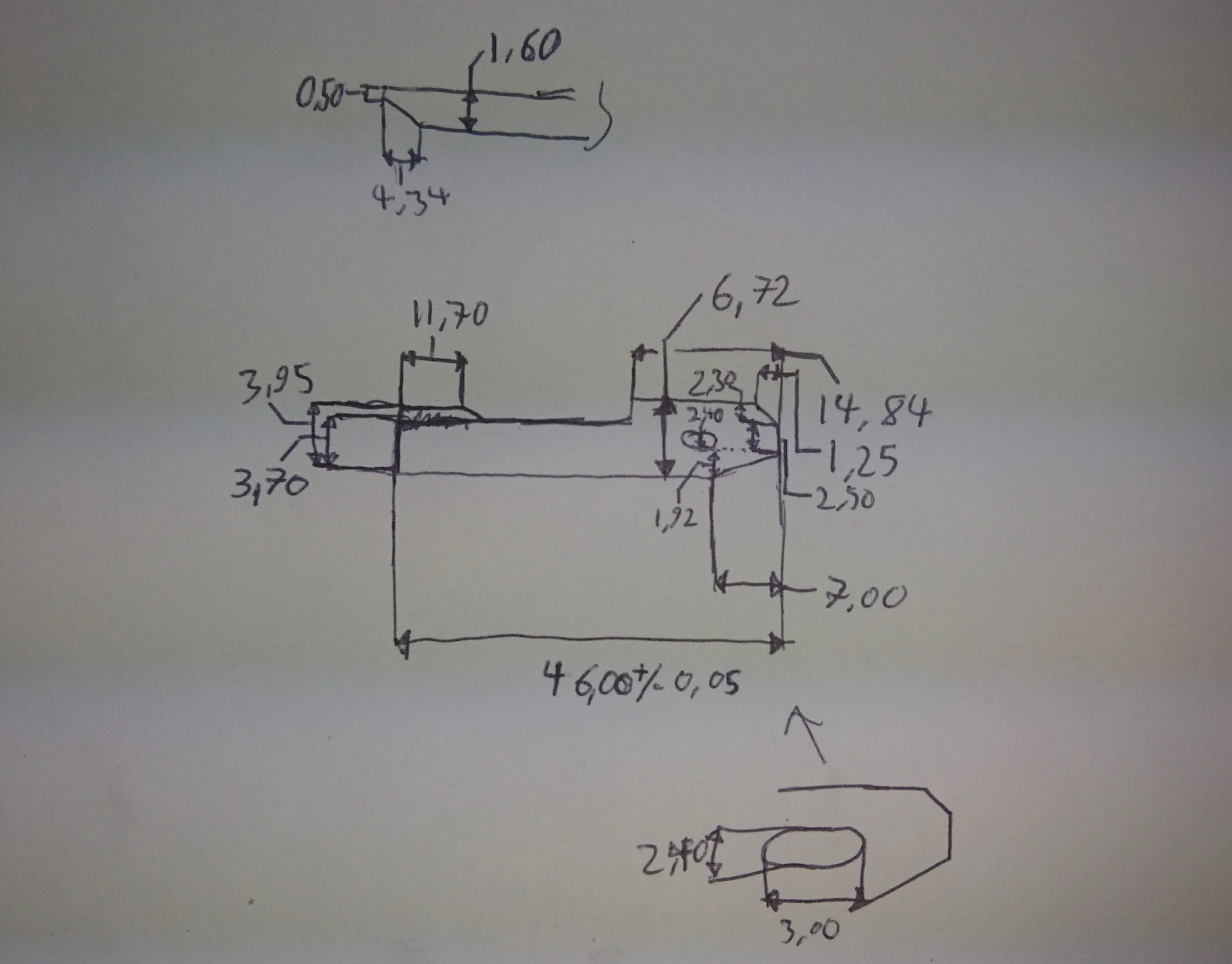

Jeg tok mål av delen og skisset opp planen min.
Noen overflødige mål her og der muligens, men det er bedre å ha for mye informasjon enn for lite. En robust kartlegging i starten sparte meg for en del tid senere.
Jeg startet med et ukjent stykke stål, som mest sannsynlig var normalt konstruksjonstål, men vil fungere helt fint til formålet.
Jeg freste ut rette referansesider og gjorde stykket klart til videre presisjonsarbeid.

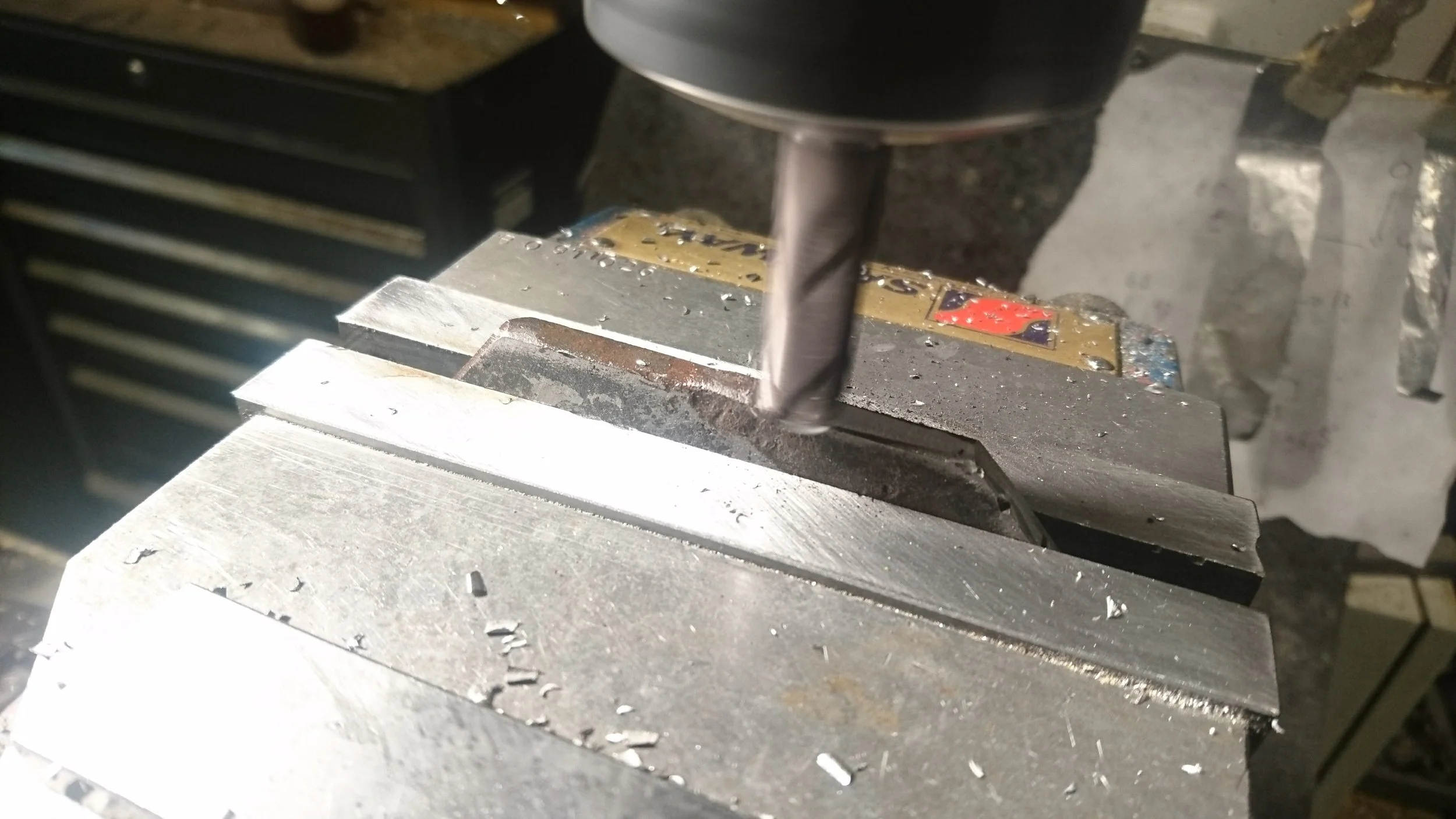

Deretter freste jeg begge sider med en solid pinnefres til riktig tykkelse, 1,6mm.
Etter å ha frest den ene siden flyttet jeg fresebordet hele fresens tykkelse + 1,6mm utover og freste vekk den andre siden, som etterlot meg med en fin bit med korrekt tykkelse.

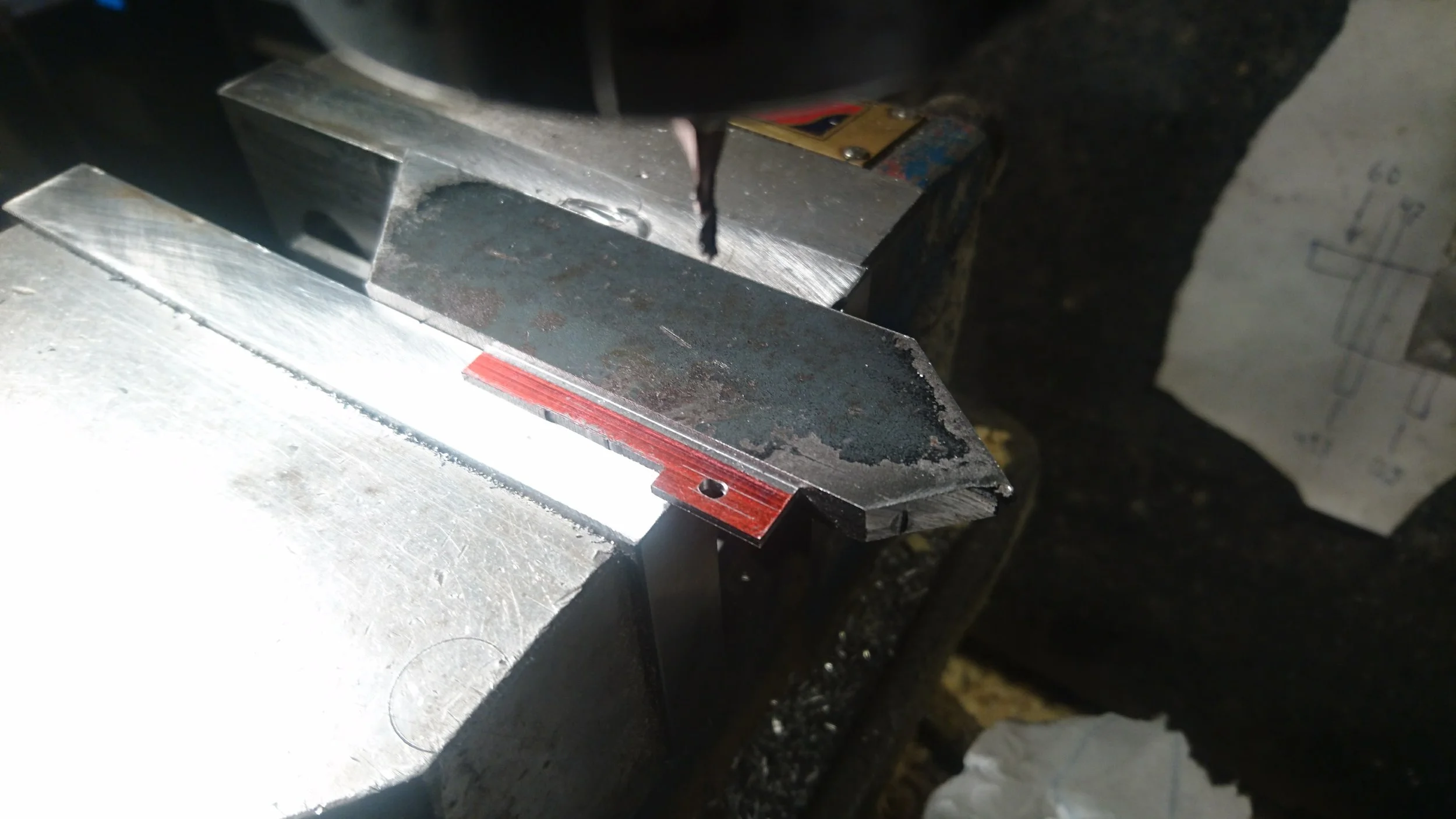

Jeg brukte så den samme pinnefresen til å skjære ut grovkonturen til biten mens den stod oppreist og festet til den solide stålbiten i stikken.
Etter det var gjort spente jeg opp stykket på nytt, nå snudd 90 grader for å frese ut hullet i midten. Dette hullet var ikke sirkulært. Det var 2,4 x 3mm så jeg kunne ikke bare bore det ut. Jeg benyttet en liten 2mm pinnefres og sørget for å kun flytte den i Y aksen (opp/ned) slik at den ikke ble utsatt for sideveis stress som kunne ført til at den knakk. Jeg senket den ned gjennom stykket flere ganger til formen til hullet så riktig ut. Hullet er avlangt for å tillate tennålen å bevege seg fritt på tross av rullesplinten som holder tennålen på plass, men må ikke hindre tennålen i å overføre slaget fra hammeren til patronen.

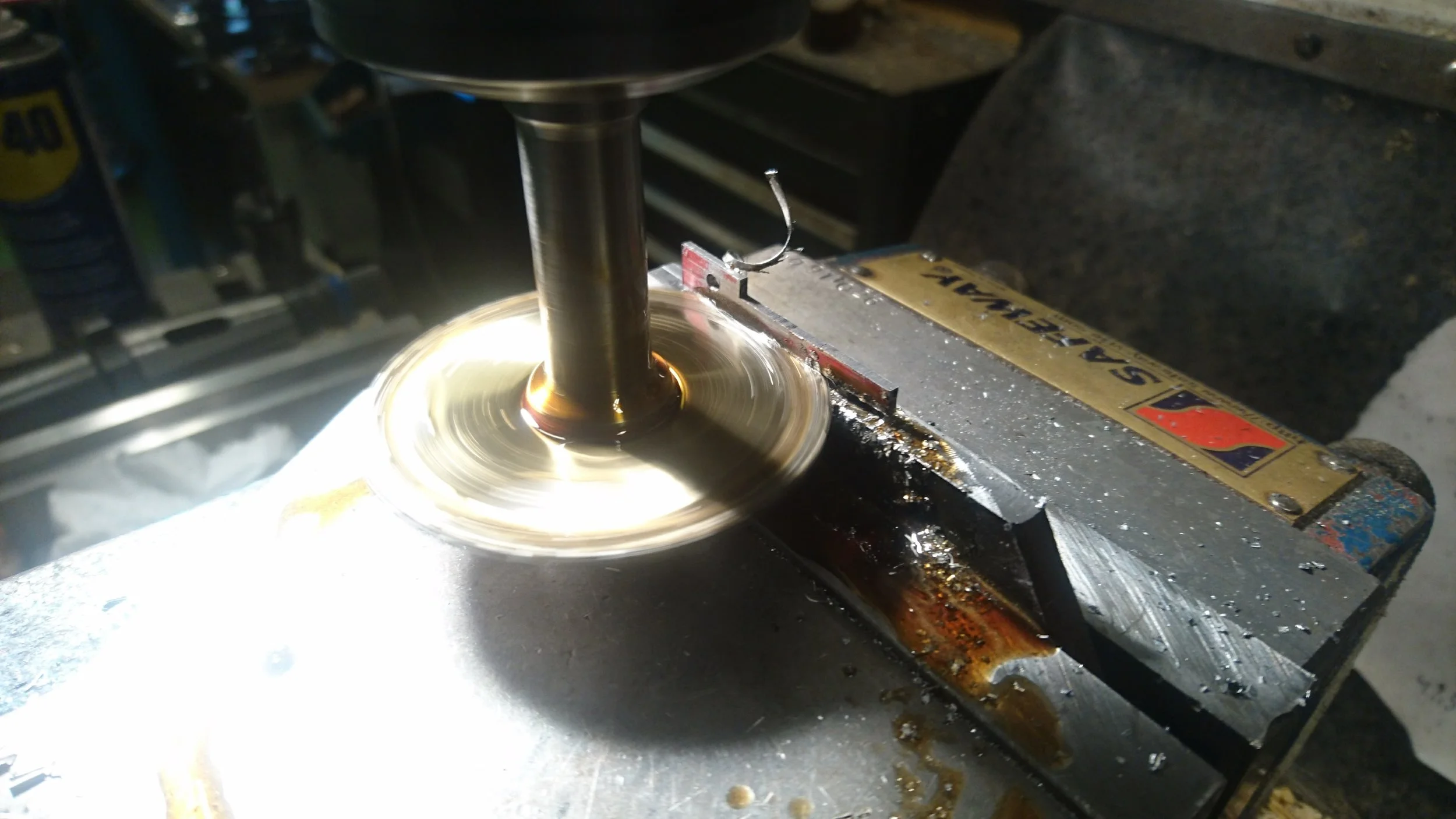

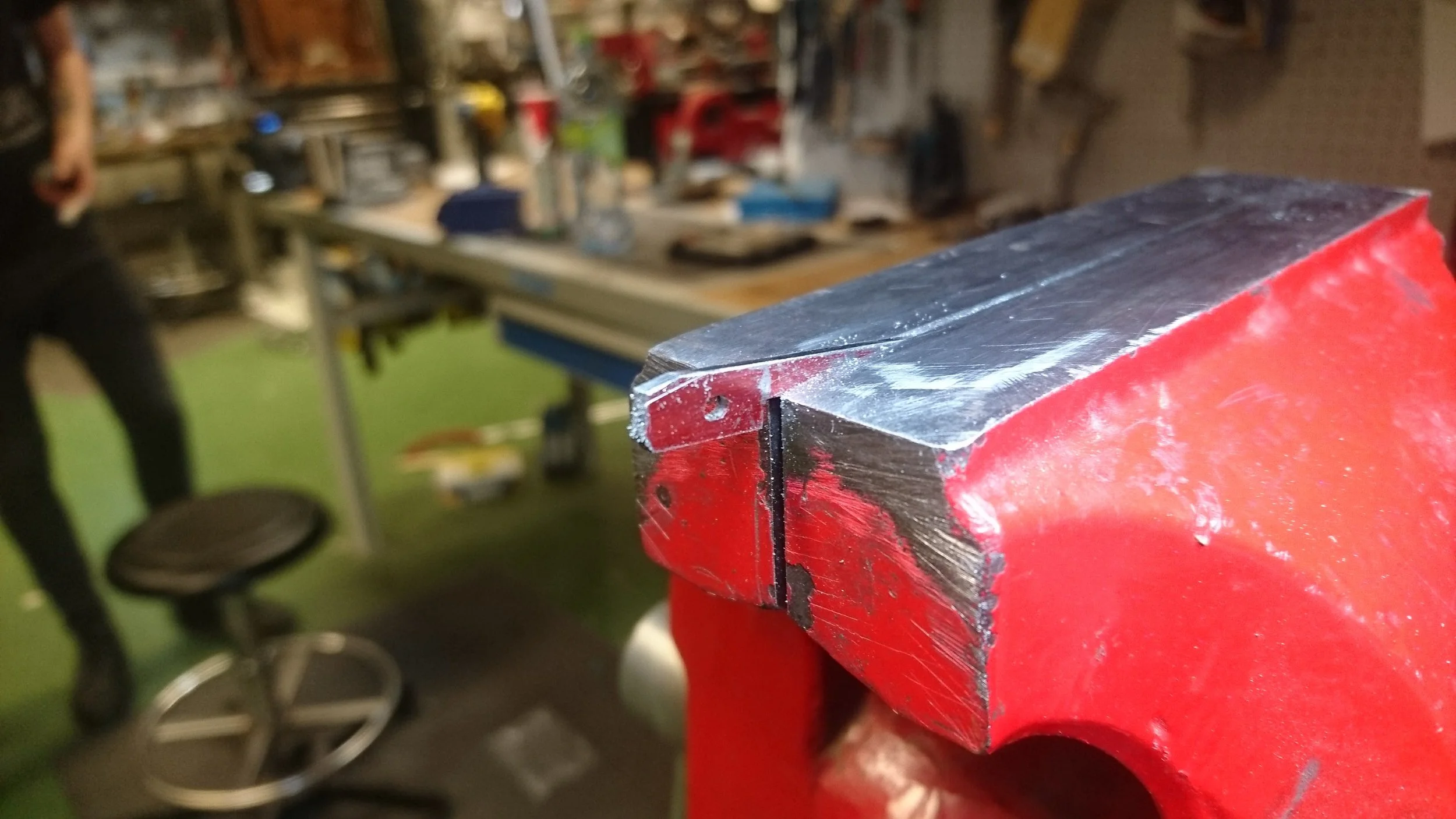

Da det var gjort spente jeg stykket opp tilbake i oppreist posisjon og kuttet av biten med et kutteblad.

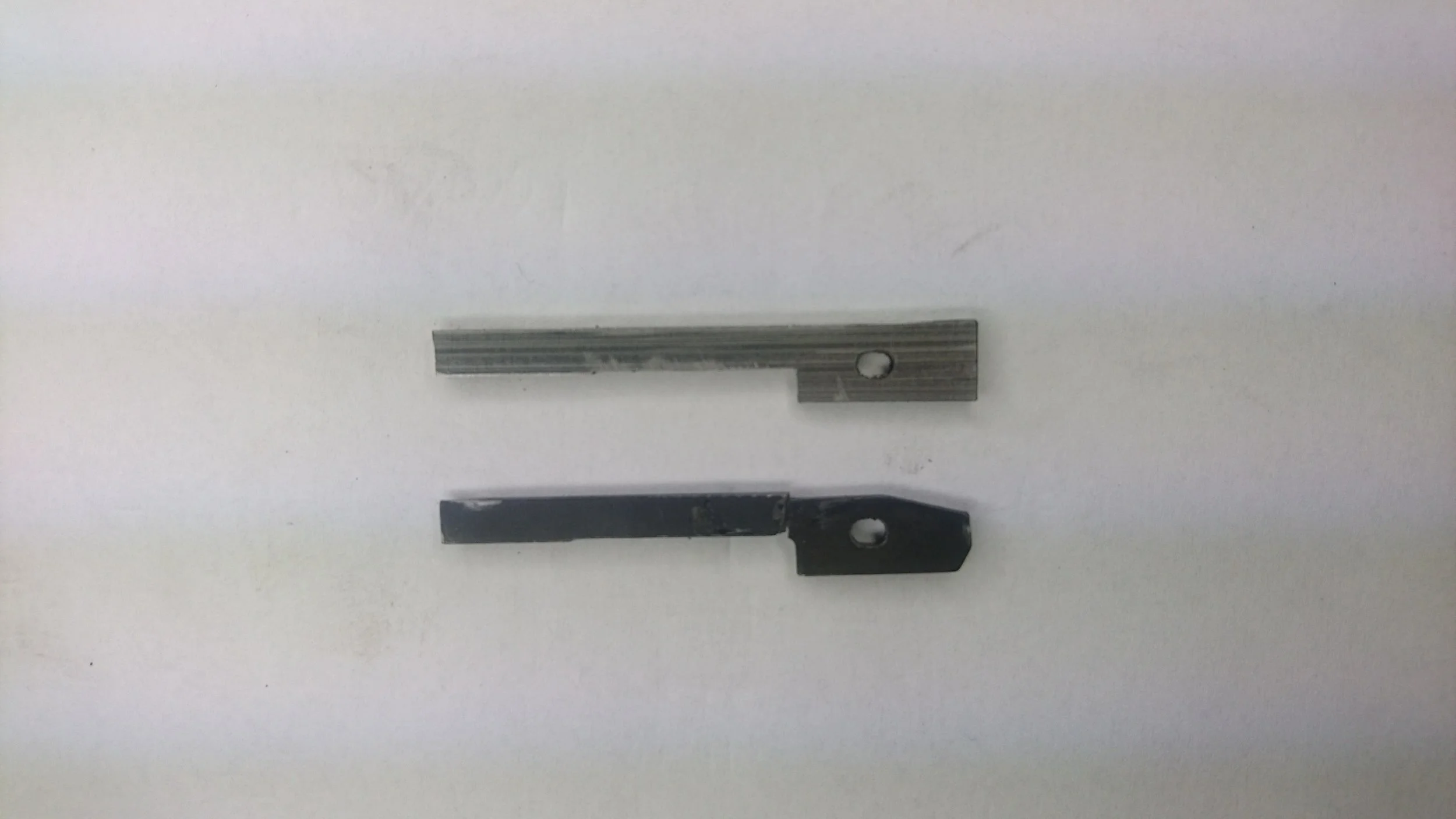

Under ser vi delen og den gamle ødelagte biten som den skal erstatte.

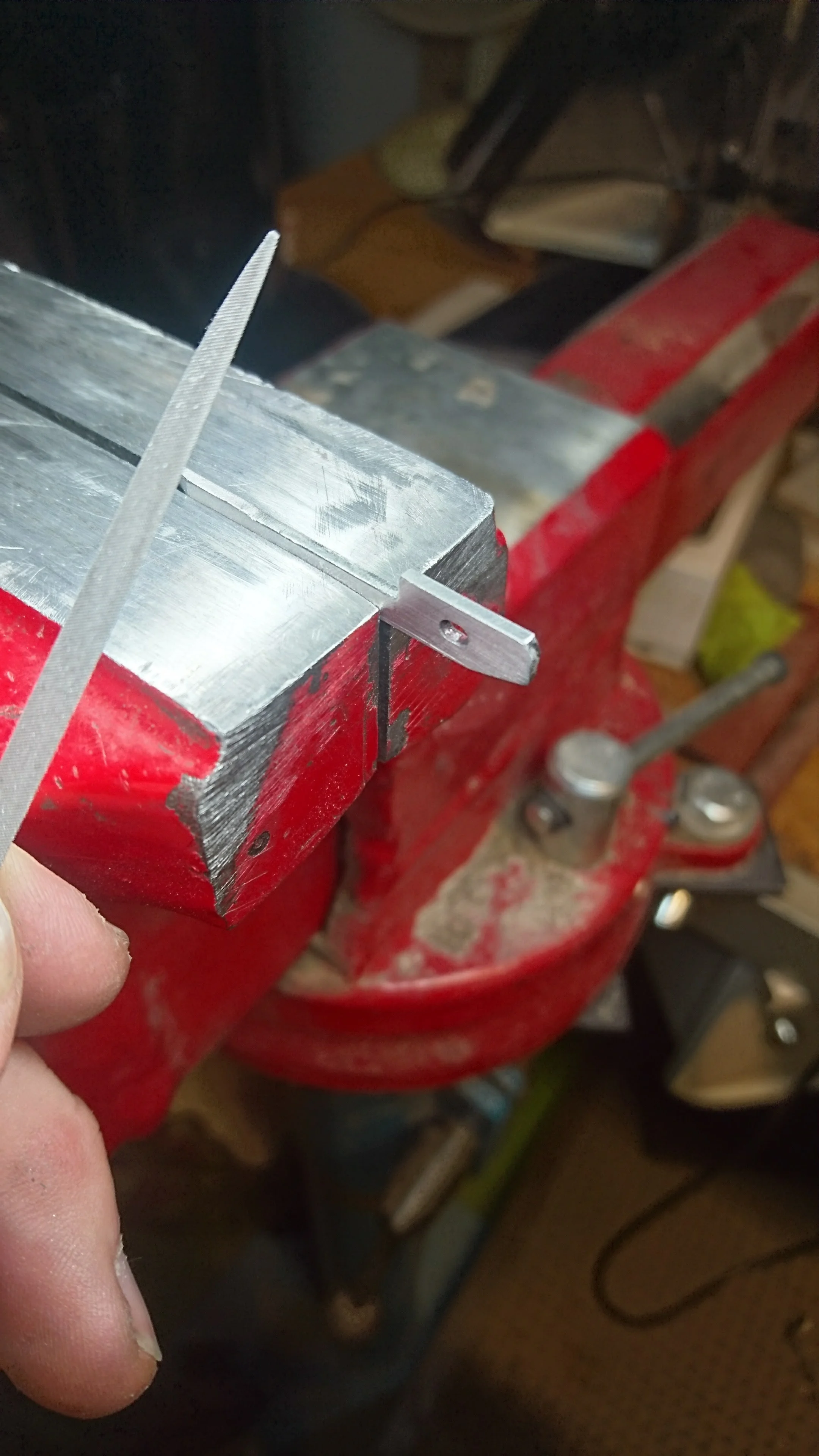

Herfra og utover var det stort sett håndarbeid med filing, sliping og pussing før det siste steget kunne utføres.
Nå begynner det å ligne på noe.

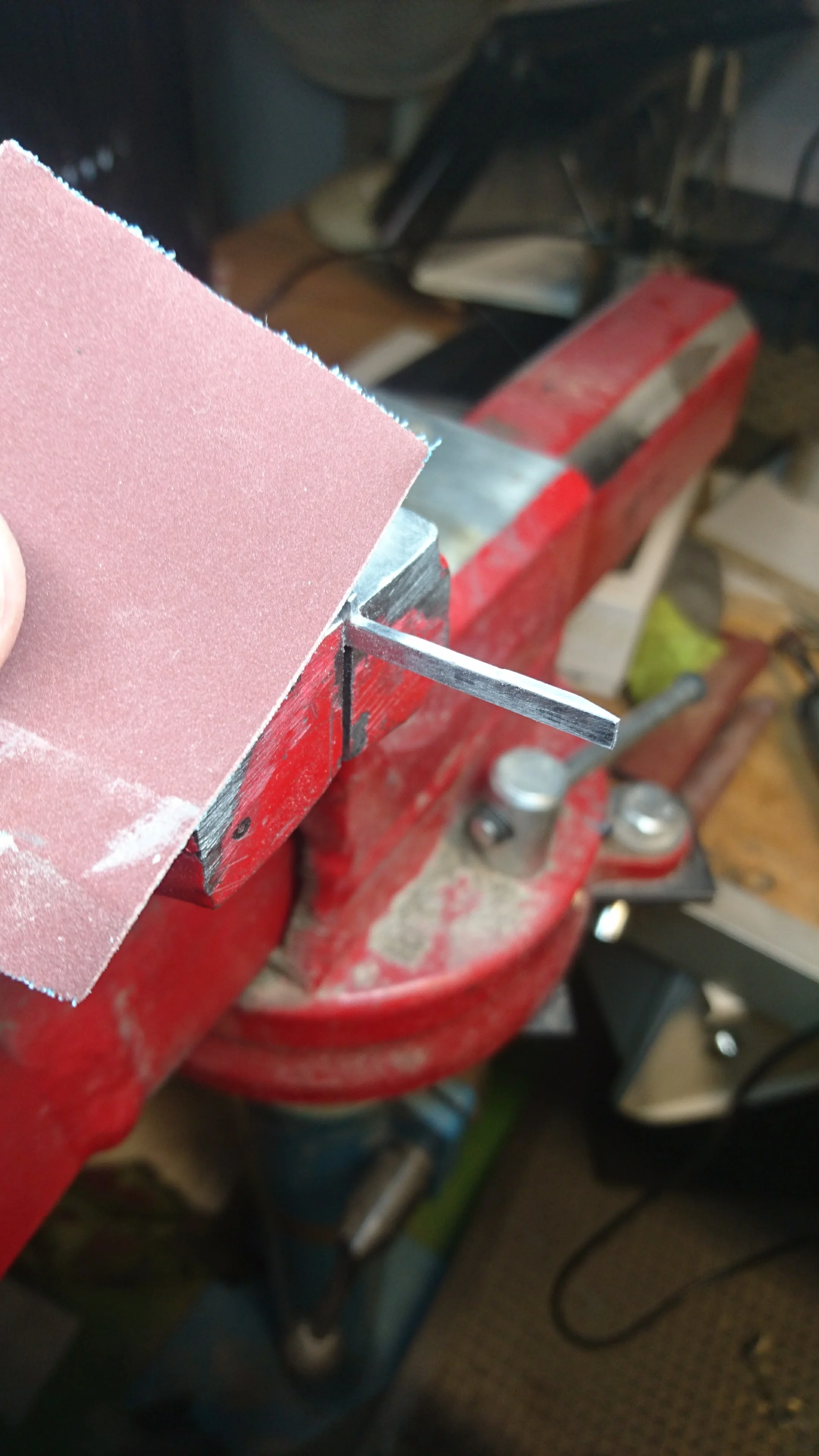

Etter grovfilingen fulgte pussing med fint smergel (600) for å gi delen en bedre og finere overflate og fjerne de siste merkene etter maskineringen og filingen.
Etter litt finpussing ble den siste polishen gjort med fin pussemaskin.
Dette bildet ser jo nesten profesjonelt ut!
Etter mye inn og ut av pistolen for å gjøre siste tilpassinger og sørge for at delen opererer som den skal, var jeg tilfreds med formen og alle klaringene og toleransene.
Nå følger det siste steget, herding og anløping som jeg fikk hjelp med av en av mine mentorer.

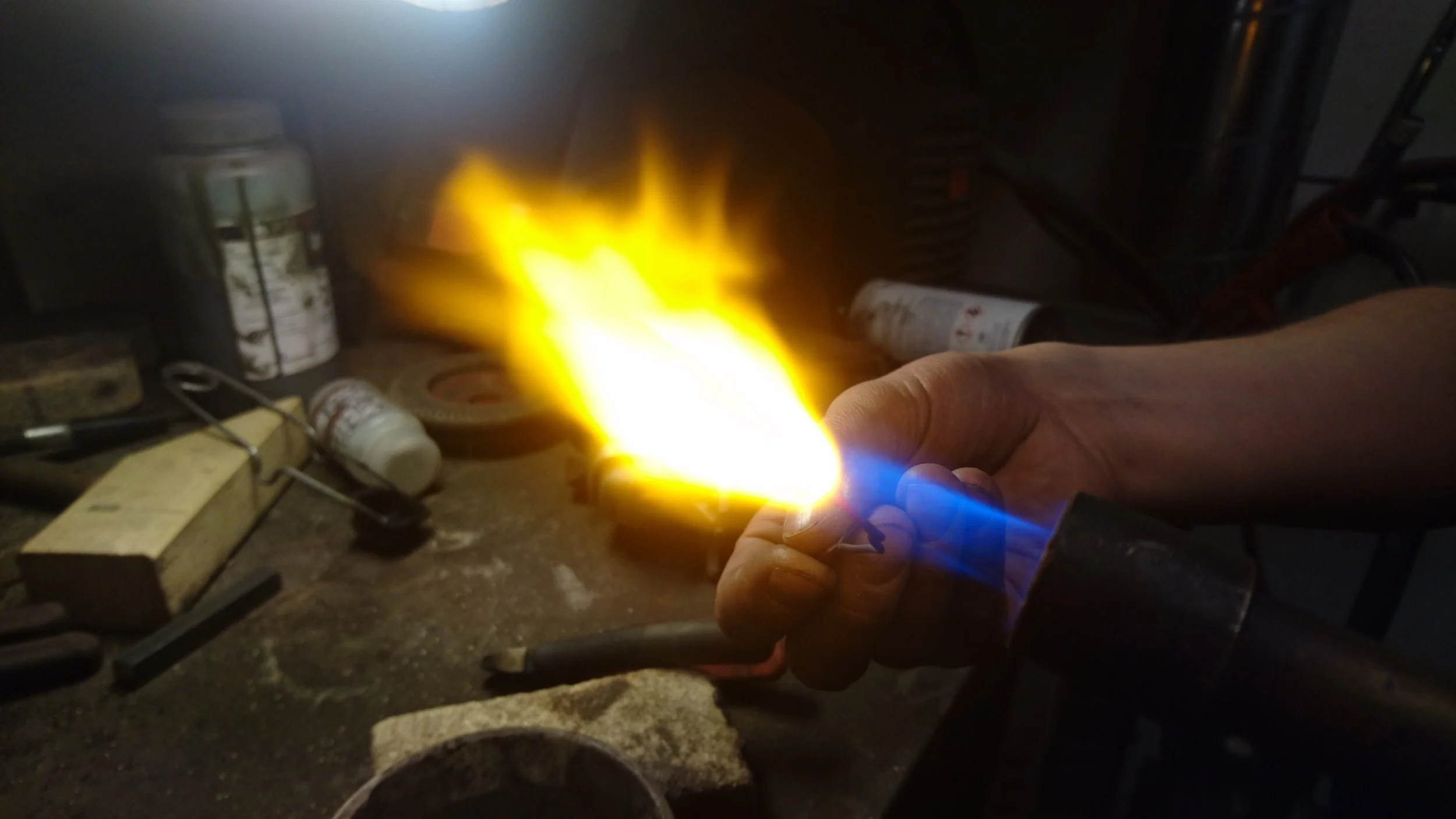

Her varmes biten opp til den er rødglødende og dyppes i et pulver som inneholder karbon og smelter det slik at stålet trekker til seg mer karbon.
Herding gjøres for å endre mange ulike egenskaper med metaller som strekkfasthet, hardhet, osv.
Hardheten til metallet kan måles med Rockwell-skalaen og viser hvor motstandsdyktig metaller er mot plastisk deformasjon.
Når metallet herdes skal det raskt avkjøles ved å dyppe det i vann eller olje for å "låse fast" molekylene i materialet i en sterk strukturering som gjør det anspent og knallhardt når det er nedkjølt.
Når man tilsetter mer karbon blir stålet mye hardere, men også sprøere og kan lett knekke. Derfor må man etter herde-prosessen anløpe metaller, dvs. varme det opp til ca 200-400 grader, avhenging av ønskede egenskaper og metallet / legeringen.

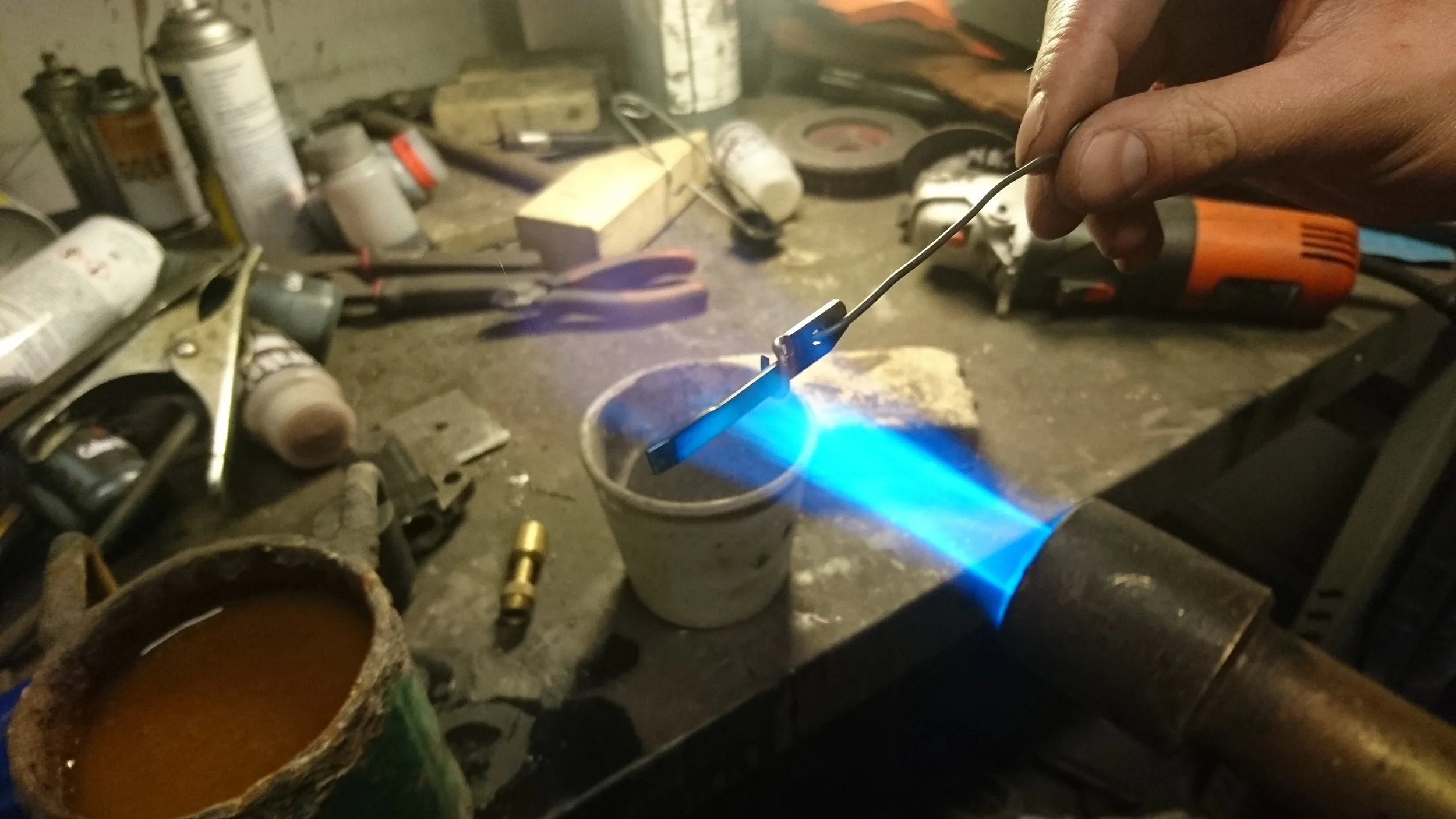

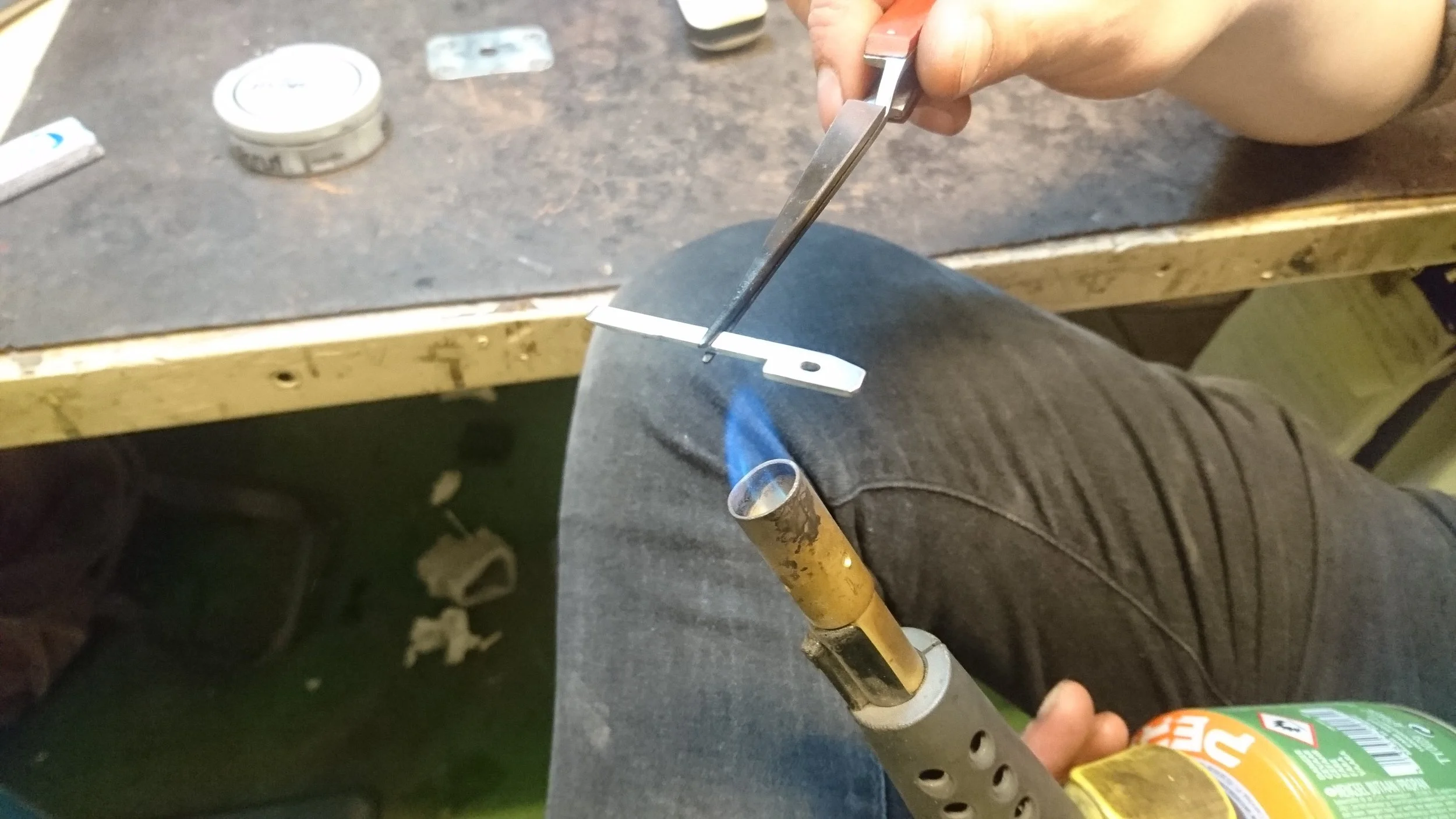

Etter delen var herdet slipte jeg vekk det ru skallet for å kunne anløpe den. Det er viktig å se på delen når den anløpes siden det er ofte fargen som oppstår man bruker til å anløpe ting og da må biten være ren og blank med en fin overflate.
Anløping gjøres for å slippe opp litt av stresset i metallet som oppstår ved herding. Dette gjør det mer bøyelig og mindre utsatt for å knekke eller sprekke, samtidig som det opprettholder store deler hardheten fra herdingen. Pluss at det får helt nydelige farger.

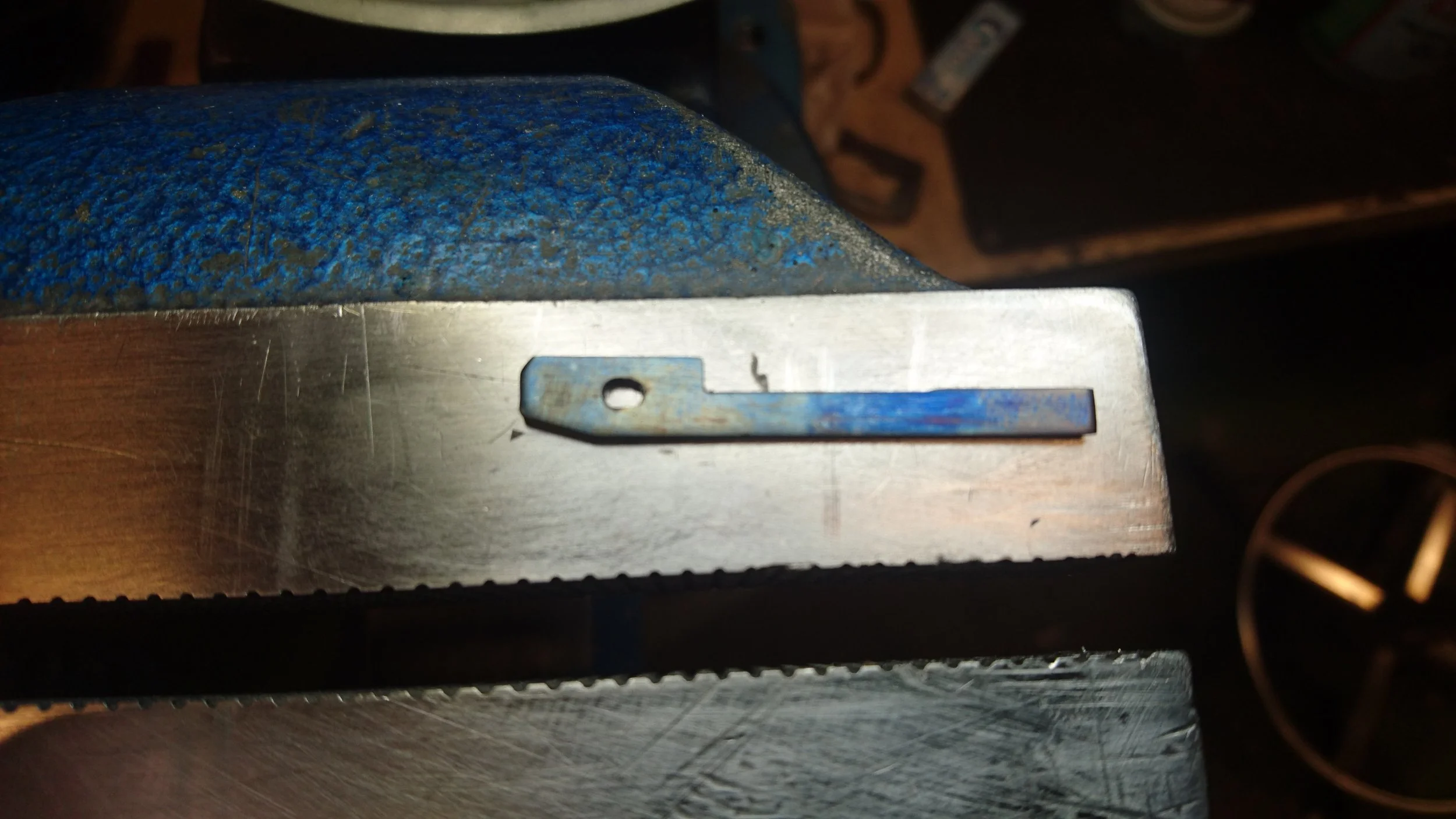

Vakkert!

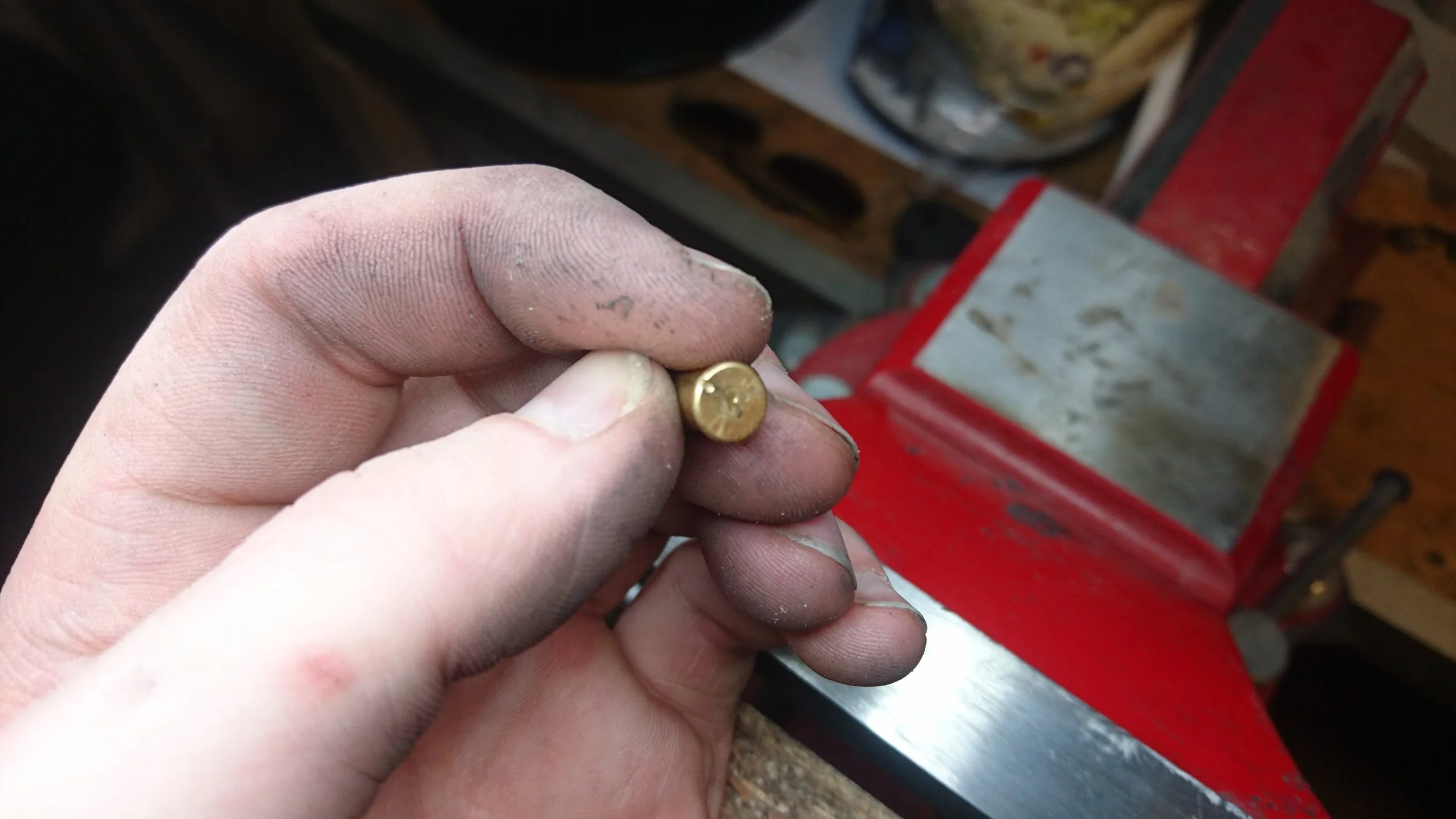

Sannhetens øyeblikk. Fungerer den?

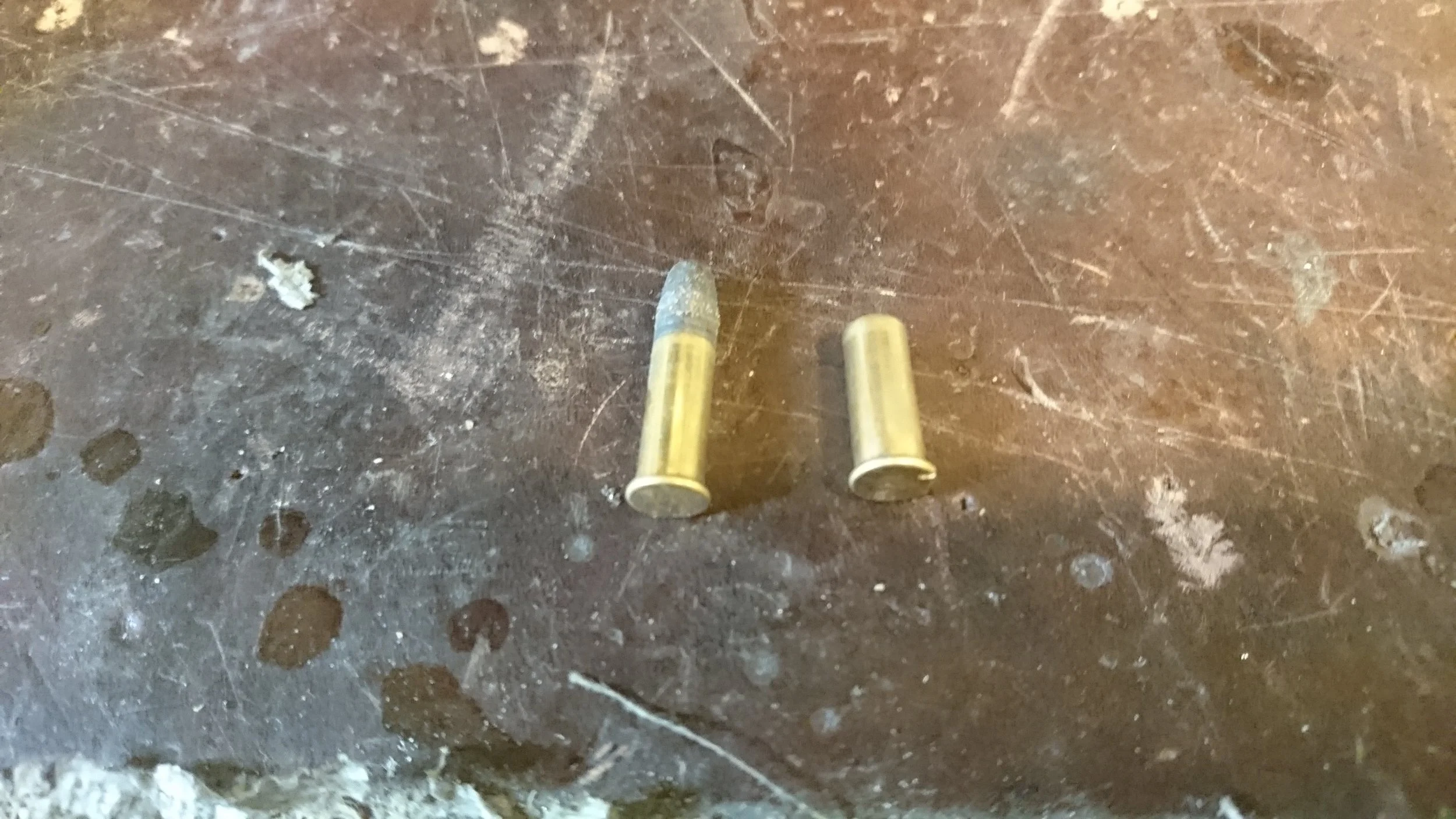

Jada! Avfyrte trygt og pålitelig.
Dette var et fint prosjekt for meg siden det hadde mye rom for feil. Dersom jeg gjorde noe galt var det kun en liten bit stål som ble tapt og ikke en enestående våpendel som var ødelagt for alltid. Det vil så klart ikke være sånn i fremtiden, men for øyeblikket setter jeg pris på bare å få kunne lære tips, triks og teknikker med rom for å feile. Erfaring er den beste lærer, men jeg vil helst ikke mestre noe ved å øve meg på andres eiendeler, for øyeblikket.
