Coriolis og Eötvös

Det er en stund siden siste innlegg, hovedsakelig fordi jeg ikke har gjort noe veldig spennende i det siste som jeg ikke har skrevet om før, og det nye jeg har lært er forbundet med prosjekter jeg enda ikke er ferdig med. Men nok om det.

Vi har i det siste lært mye om ballistikk og ammunisjon. Dette er et bredt tema som kan forklares bedre av andre enn meg, og det finnes allerede flust med informasjon på nettet om prosjektiler, aerodynamikk og der tilhørende ballistikk i alle dets faser gjennom prosjektilets flukt fra tennstempel til mål. Men jeg kan nevne at det primært sett er 4 faser; indreballistikk, overgangsballistikk, ytreballistikk og terminalballistikk

Bildet over har lite med det jeg vil skrive om å gjøre, men det er et interessant bilde som viser trykkbølger fra kruttet og soniske trykkbølger fra prosjektilet. Det er tatt ved hjelp av Schlieren fotografi.

Det jeg derimot vil skrive om er fysiske effekter vi kan observere ved skyting på langt hold, og dermed dreier seg om ytreballistikken.



Corioliseffekten

Du har kanskje hørt om Corioliseffekten før, f.eks. fra meteorologer som snakker om tropiske stormer og orkaner og hvordan de spinner. Oppkalt etter den franske viteskapsmannen Gaspard-Gustave de Coriolis, og beskriver bevegelse til objekter i et roterende system sett fra et roterende referansepunkt.

Det er mye usann og dårlig informasjon der ute om den tilsynelatende mystiske Corioliseffekten og hvordan den endrer hvilken vei vannet snurrer når man tømmer det ut av et badekar eller lignende på den nordlige kontra sørlige halvkule. Dette er selvsagt bare tull og har ikke noe med godeste Herr Coriolis å gjøre. Derimot påvirker den hvilken vei orkaner spinner på de to halvkulene, mot klokka på den nordlige, og med klokka på den sørlige.

Men Corioliseffekten er en ting man som skytter kan komme til å måtte ta hensyn til dersom det skytes på ektreme hold, type 800 meter eller mer. Vi var kun så vidt borti det på skolen, og den utgjør på ingen måte et utslag som er vesentlig for de aller aller fleste skyttere, men den omhandler hvordan jordens rotasjon påvirker kulens treffpunkt. Og det synes jeg er interessant.

Denne vakre blå oblate sfæroiden som vi kaller hjem spinner rundt sin egen akse, fra vest mot øst. Mot klokka sett fra nordpolen.

Man kan ved første øyekast tenke seg at dersom man skyter over veldig lange avstander vil jorda snurre av gårde under kula og den vil lande et sted til høyre eller venstre for der man siktet, fordi mens kulen var i luften har målet flyttet seg litt p.g.a. det i motsetning til kula fortsatt var festet til kloden og fortsatte å snurre med samme hastighet. Dette er bare halvparten av sannheten og dersom vi hadde stått nettopp på nordpolen og skutt sørover ville akkurat dette skjedd.

Jorden har en hastighet på 1 rotasjon om dagen, som tilsvarer 0,000694 RPM.

Den har en omkrets på ca. 40075 km ved ekvator, og dette gir den en "overflatehastighet" på rundt 1650 km/t ved ekvator.

Dette tilsvarer ca. 460 m/s. Siden jorden spinner om sin akse vil denne overflatehastigheten gradvis gå mot 0 når vi beveger oss mot nordpolen eller sørpolen.

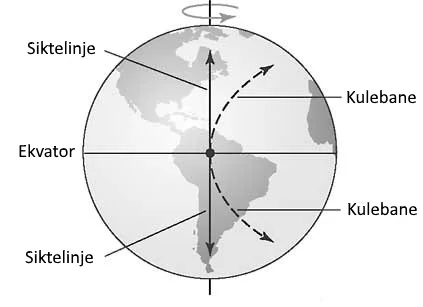

Hvis vi hadde skutt i rett linje langs en lengdegrad som på bildet over ville kulen skjenet til vår høyre siden vi skyter fra en posisjon som har tilnærmet 0 overflatehastighet og ned til ekvator der bakken spinner med 460 m/s i forhold til oss. Så rent hypotetisk sett, hvis vi hadde kunnet skyte et prosjektil fra nordpolen til ekvator, på ett sekund, og dette prosjektilet fulgte jordens krumning, ville det ha havnet 460 meter til høyre for der vi siktet.

Dersom man skyter fra ekvator og mot nordpolen blir det ikke nødvendigvis mer tricky, men ved første tanke kunne man tenkt seg at prosjektilet vil skjene mot venstre siden jorden igjen spinner under kulen. Men dette er ikke tilfellet. Ja, jorden spinner under kulen, men vi skjøt fra et punkt med høy bakkehastighet og oppover der jordens omkrets er mindre og dermed har lavere bakkehastighet. Kulen ble skutt ut med 460 m/s mot høyre (siden jorden snurrer mot vår relative høyre i dette scenarioet) og vil derfor etterhvert ha høyere hastighet mot øst enn jorden lenger nord som ikke vil klare å "catche opp" med kulen og den vil "dra fra" jorden og treffe høyre for mål.

Dersom man skyter fra ekvator og mot sørpolen vil kulen fortsatt bevege seg østover, men det vil relativt til skytteren virke som den går mot venstre.

Størrelsen på Corioliseffekten avhenger altså av hvor lenge kulen oppholder seg i luften og hvor stor endring i bakkehastighet det er mellom skytter og mål. Som et praktisk eksempel kan vi prøve å se hvor mye det har å si dersom vi skyter 2000 meter fra S30 og mot sørpolen.

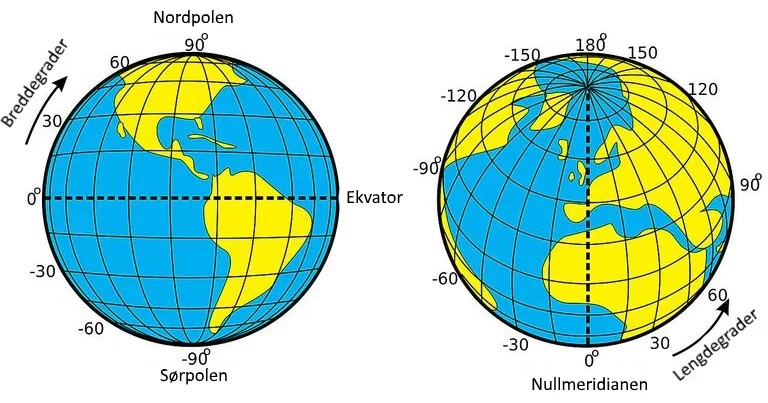

Jorden er delt inn med et tenkt koordinatsystem som er pakket rundt kloden og deles opp i breddegrader og lengdegrader.

Breddegradene går øst-vest og representerer posisjon mellom nordpolen og sørpolen i grader fra ekvator.

Lengdegrader går nord-sør og representerer posisjon mellom øst og vest i grader fra null-meridianen som går gjennom Greenwich i London

1 breddegrad er ca. 111 km. Disse gradene deles så opp i 60 minutter (') og deretter opp i 60 sekunder ("). Ett sekund breddegrad er ca 30,8 meter. 2000 meter blir da 64,935 sekunder breddegrad.

2000 meter sør fra S30° langs null-meridianen blir da S30° 1' 4,935" E0° 0' 0" eller -30.018038 0 om vi bruker desimalgrader.

For å finne omkretsen til denne breddegradslinjen tar vi:

Der rlat er jordens radius ved denne breddegraden fra jordens sentrum, (holder vanligvis med 6378.137 km), men i vårt tilfelle er det 6372.819 km for målet og 6372.824 for vår posisjon. Dette ble funnet med denne kalkulatoren.

Lat er kort for latitude som er engelsk for breddegrad, og lengdegrad er forøvrig longitude. I vårt tilfelle er det kjekt å bruke desimalgrader fordi det er enklere å regne med og vi bruker da 30.018038 for målet og 30 for vår posisjon.

Jordens omkrets ved denne breddegraden blir da 34670,7404348 km i forhold til startposisjonen vår som er 34677,0723587 km. Forskjellen i omkrets er 6331,923 m. Med litt rask matte kommer jeg frem til at forskjellen i bakkehastighet mellom disse breddegradene er 0,073 m/s. 7,3 centimeter i sekundet. Så hvis kula bruker, la oss si 3 sekunder, på å komme frem så havner den ca 22 cm til venstre. Bare pga. jordens rotasjon. Finurlig!

Denne effekten gjelder hovedsakelig ved baner som går nord-sør og vil avta ettersom man skyter mer og mer mot øst eller vest og jo nærmere man kommer ekvator.

Det som antakeligvis enda færre vet er at treffpunktendring ved skyting i øst-vest har svært lite med Coriolis å gjøre. Det er mye surr rundt dette også og mange som snakker om Corioliseffekten vet ikke eller glemmer å nevne at den har så godt som ingen innvirkning ved skyting rett øst og vest. Det var her jeg lærte noe nytt. Det er nemlig en effekt som heter Eötvös effekten.



Eötvös effekten

Oppkalt etter den ungarske fysikeren Loránd Eötvös, og er enkelt forklart en endring i oppfattet tyngdekraft på en masse grunnet endring i sentrifugal akselerasjon mot øst eller vest.

Denne effekten har egentlig ikke noe særlig med skytterverdenen å gjøre, og mer med fysikk og aerospace, og blir blant annet nevnt av Einstein i hans teori om relativitet. Både Coriolis og Eötvös effekten har mye mer praktisk betydning for f.eks. artilleri.

Men likeså er det denne effekten som forårsaker treffpunktendring opp eller ned ved skyting på lange hold øst-vest. Man kan si at Coriolis på sett og vis også spiller en liten rolle her, med tanke på at målet kommer nærmere kula ved skyting mot vest og går fortere fra ved skyting mot øst, men det er ikke det Coriolis effekten beskriver og det er en forenkling av det hele. Det er hovedsakelig Eötvös effekten som gjør at kulen får høyere sentrifugalkraft når den blir skutt med jordrotasjonen og lavere når den blir skutt mot. Derfor blir den "slengt" litt ut mot verdensrommet og vil treffe høyere ved skudd mot øst og vil "stå mer stille" relativt til jorda og falle raskere ned mot bakken og derfor treffe lavere ved skudd mot vest. Jeg skal ikke gå inn i matten her for den er komplisert og unødvendig, men det er av samme grunn at tyngdekraften oppleves lavest ved ekvator og at rom-raketter blir skutt ut med jordrotasjonen nettopp her; det krever mindre energi å "slenge" dem i bane.

Men jorden er jo flat uansett så hvem bryr seg.

Ventilblokk - Produksjon 1 - Del 2

I del 2 av produksjonen av ventilblokken skulle vi lære å bruke søylebormaskin og gjengetapp. Det skulle bores en del diverse hull i blokken slik som på tegningen under. Noen hull skulle ha gjenger og noen skulle forsenkes.

Klikk på bildene for å se en større versjon

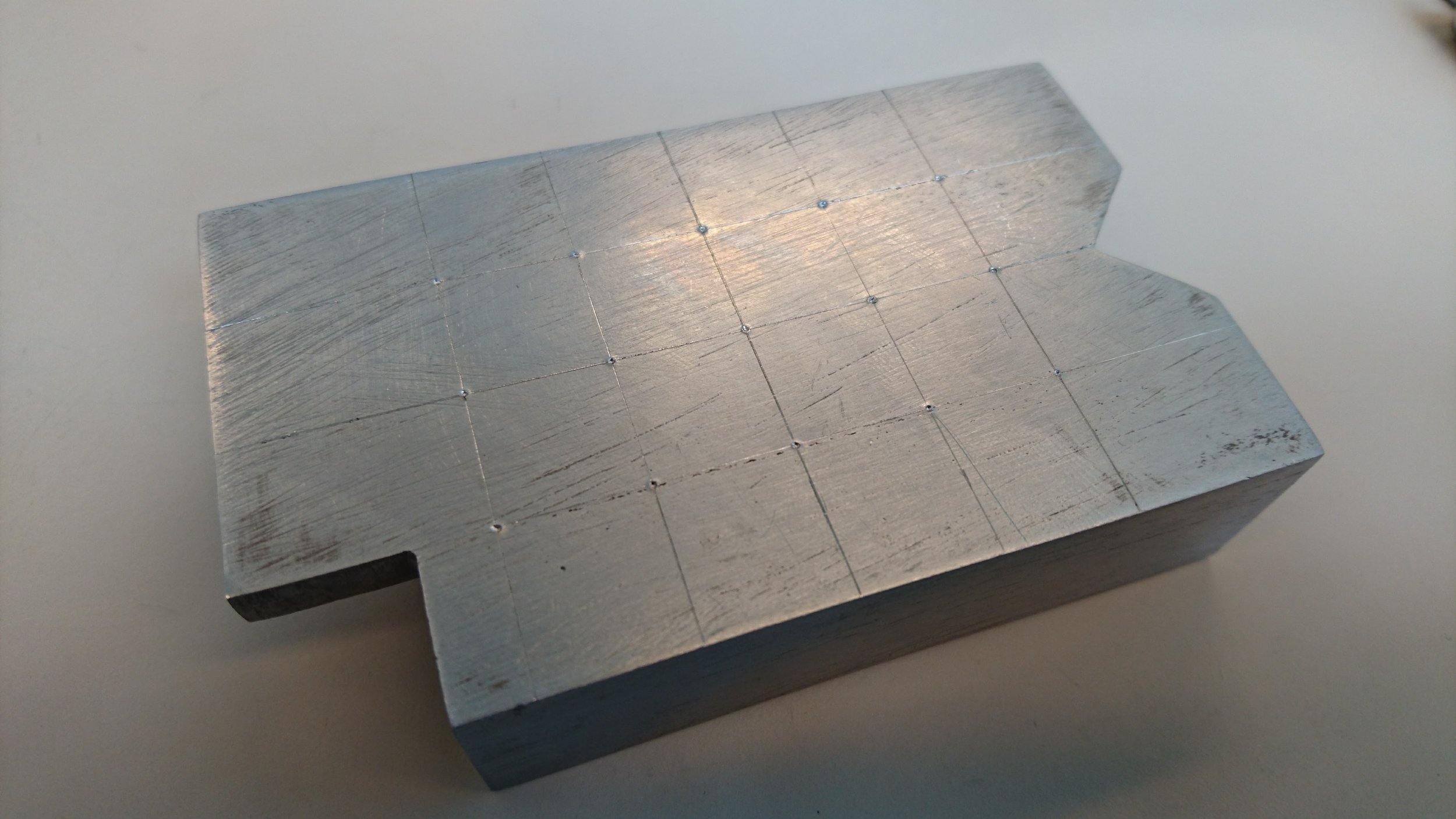

Jeg begynte med å markere opp på arbeidstykket hvor hullene skulle være. Alle hullene på baksiden har en avstand fra hverandre på 14mm.

Søylebormaskin

Jeg benyttet rissepenn, kjørner, målestokk, vinkel og skyvelære.

Rissepenn, markerer linjer og streker i metall.

Kjørner, lager små merker i metall for å indikere hvor linjer krysser, viktige punkter eller hvor det skal bores. Hjelper til å sentrere mindre bor.

Som nevnt i Del 1 så er ikke dimensjonene på blokken helt eksakte, den er ikke nøyaktig 60mm bred siden den ble pusset ned gankse mye, så dersom jeg hadde målt 30mm inn fra en side, som man på tegningen kan se er der senterlinjen skal være, ville den ikke blitt sentrert korrekt. Derfor målte jeg bredden på begge sidene og delte denne i to for å få senter. Det viste seg at senter var ca 29,7mm inn, som er halvparten av 59,4, så blokken er litt over en halv millimeter for tynn. Jeg tenkte det var viktigere at alle hullene var sentrert korrekt, i steden for at avstanden til veggene var korrekt, det vil si at jeg så målte 14mm ut fra senter i steden for å måle 16mm inn fra hver side.

Dette er presisjonsarbied, men det er vanskelig å gjøre det presist. Hvor man legger målestokken eller vinkelen inntil merkene man har laget for å trekke en linje, kombinert med hvordan men holder rissepennen og hvordan den hviler mot det man bruker til å føre den med kan gjøre store endringer i hvor linjen ender opp med å være. Det kan være fiklete å trekke en korrekt strek, men det kommer vel med trening.

Jeg ble stort sett fornøyd med oppmerkingen. Jeg er ikke helt sikker på hvordan det kunne gjøres bedre med det verktøyet jeg hadde til rådighet, men jeg endte opp med å ikke følge oppmerkingen så veldig uansett. Mer om det senere.



Diameter, skjærehastighet, matehastighet og omdreiningstall

Når man borer, dreier, freser eller utfører annen sponskjærende bearbeiding er det viktig at det som roterer, enten det er verktøyet eller arbeidsstykket, gjør det med optimal hastighet.

Jeg er personlig mer vant til å bruke engelske begreper som "revolutions per minute", "cutting speed" og "feed rate".

Jeg skal forsøke å forklare på norsk, men det er en veldig god forklaring om konseptet på engelsk på Wikipedia her.

Skjærehastighet (cutting speed)

Skjærehastighet (Vc), som måles i meter per minutt (m/min), er hvor fort arbeidsstykket "løper" over skjæret eller skjæret "løper" over arbeidsstykket. Det er altså overflatehastighet.

Skjærehastighet er ikke noe vi "vet". Det må regnes ut. Eller rettere sagt, det brukes til å regne ut omdreiningstallet. Alt vi vet er diameteren på boret og hastighetene vi kan bruke. Selve skjærehastigheten er funnet ut av produsentene av materialet og verktøy og lignende. Etter mye eksperimentering har de funnet ut hvilken hastighet som er best å bruke på hvilket materiale.

Skjærehastighet er et direkte produkt av diameter og omdreiningstall (RPM). Når noe spinner så er det sagt at antallet rotasjoner i minuttet er konstant uansett hvor bredt det som spinner er. Altså har det ingen betydning hvor langt fra senter noe er, det bruker like lang tid på å gå en runde rundt senterpunktet.

Grunnen til at vi deler på 1000 er fordi diameteren oppgis i millimeter og for å konvertere millimeter til meter så deler vi på 1000. Så millimeter per minutt (mm/min) blir til meter per minutt (m/min).

Vi kan, mye på samme måte som Ohms lov, benytte en formeltrekant for å se sammenhengen mellom diameter og omdreiningstall.

Tiden det tar for boret å rotere en gang er konstant, men hastigheten boret møter materialet på er større jo tykkere boret er. Jo lenger ut fra senter man kommer jo fortere går det. Hastighet er avstand delt på tid, så skjærehastigheten kan endres ved å endre på de variablene.

Bruker du tynnere bor går avstanden (diameteren) ned, altså må tiden boret bruker på å gå rundt en gang også ned for å opprettholde samme skjærehastighet, derfor må vi øke omdreiningstallet (turtallet).

Bruker du tykkere bor går avstanden (diameteren) opp og for å opprettholde samme skjærehastighet må tiden boret bruker på en revolusjon også opp, altså må omdreiningstallet (turtallet) ned.

Her kommer nomogrammet inn. I stedenfor å regne ut omdreiningstallet manuelt med formelen

kan vi istedenfor se på nomogramet til høyre og fylle inn de variablene vi vet for å finne ut hvor fort vi skal stille verktøyet til å gå. Når vi vet skjærehastigheten som er optimalt for det materialet vi jobber med, som vi får opplyst fra godt etablerte kilder som for eksempel Verkstedhåndboka, og vi vet diameteren kan vi følge de to linjene på monogramet til de krysser og se hvilken katergori det faller i.

I eksempelet til høyre skal vi bruke en skjærehastighet på 26 m/min og diameteren på boret er 22mm. Hvor fort må boret gå rundt for å oppnå en hastighet, der det er tykkest, på 26 m/min? Vi ser at de to linjene møtes såvidt over 350 RPM . Hvis vi regner det ut med formelen får vi 376 RPM, så dette stemmer godt.

Dersom vi vet omdreiningstallet og diameter, og vil finne skjærehastigheten, kan vi benytte en snudd versjon av formelen slik:

Matehastighet

Matehastighet er hvor fort verktøyet beveger seg inn i arbeidsstykket, eller arbeidsstykket beveger seg inn i verktøyet.

På bildet til venstre representerer pilene følgende:

Skjærehastighet og matehastighet er essensielle verdier når det kommer til optimal sponskjæring.

Matehastighet måles i millimeter per revolusjon (mm/r), det vil si hvor mange millimeter innover i arbeidsstykket verktøyet trygt kan bevege seg per omdreining. Dette er et veldig lite tall, for eksempel 0,15, som betyr at verktøyet bør kutte vekk 0,15 mm med materiale på en omdreining. Dette kan ganges med omdreiningstallet for å finne hastigheten, det vil si millimeter per minutt (mm/min).

Så ved å se på tabellen under, dersom vi borer med hurtigstål i NS-EN 10025 FE430C konstruksjonsstål med et bor på 15mm og bruker en matehastighet på 0,15 mm/r får vi en skjærehastighet på 40 m/min. Dette gir oss et omdreiningstall på  ca. 840 r/min.

Hvis vi ganger matehastigheten med omdreiningstallet får vi en matehastighet på 126 mm/min. Dersom man freser må man også gange med antallet tenner på verktøyet for å fordele arbeidet optimalt mellom tennene, men dette kan sløyfes om man dreier siden man kun bruker én "tann".

FR = Feed rate (matehastighet oppgitt i mm/min)

RPM = Revolutions per minute (omdreiningstall)

T = Number of teeth (antall tenner på verktøyet)

CL = Chip load (matehastighet oppgitt i mm/r)

For å sikre optimal sponkjæring og maksimal vertøylevetid er det viktig å vite disse to hastighetene.

Diagram over effekten av skjærehastighet og matehastighet



Senterbor

Senterbor brukes for å enklere og mer presist lage hull i materialer, og for å skåne større bor. Det har en liten tynn tapp på bare noen få millimeter, som gradvis blir større, opp til 5mm på bildet over. Den har en liten spiss for å gjøre det enkelt å posisjonere det nøyaktig og sentrere hullet korrekt som gradvis sklir over til en større diameter for å klargjøre hullet for større bor som ikke kutter like godt nær senter, samt at den tykkere kroppen bidrar til økt stabilitet og presisjon. Hullet senterboret lager er også kjent som "pilot hole" på engelsk, hvilket forklarer at hullet leder og fører etterfølgende bor på rett vei. Uten det kunne bor som ikke kutter så godt i senter begynt å "vandre" og hullet ville endt opp på feil sted og boret ville boret skjevt og potensielt knukket.



Gradvis forstørring

Etter at senterboret hadde plassert hullet økte jeg gradvis størrelsen på hullet, først helt gjennom med 5mm, deretter fullførte med 8mm bor som var det hullet skulle være. Dette er for å skåne 8mm boret som slipper å gjøre like mye arbeid i midten, samt at det ikke trenger å produsere like mye spon og sponet som blir produsert har en enkel vei å evakuere, ned.

5mm og 8mm bor

Da jeg boret hullene på sidene brukte jeg en trekloss til å holde arbeidsstykket på plass vannrett og for å ikke bore ned i tvingen på grunn av overhenget.

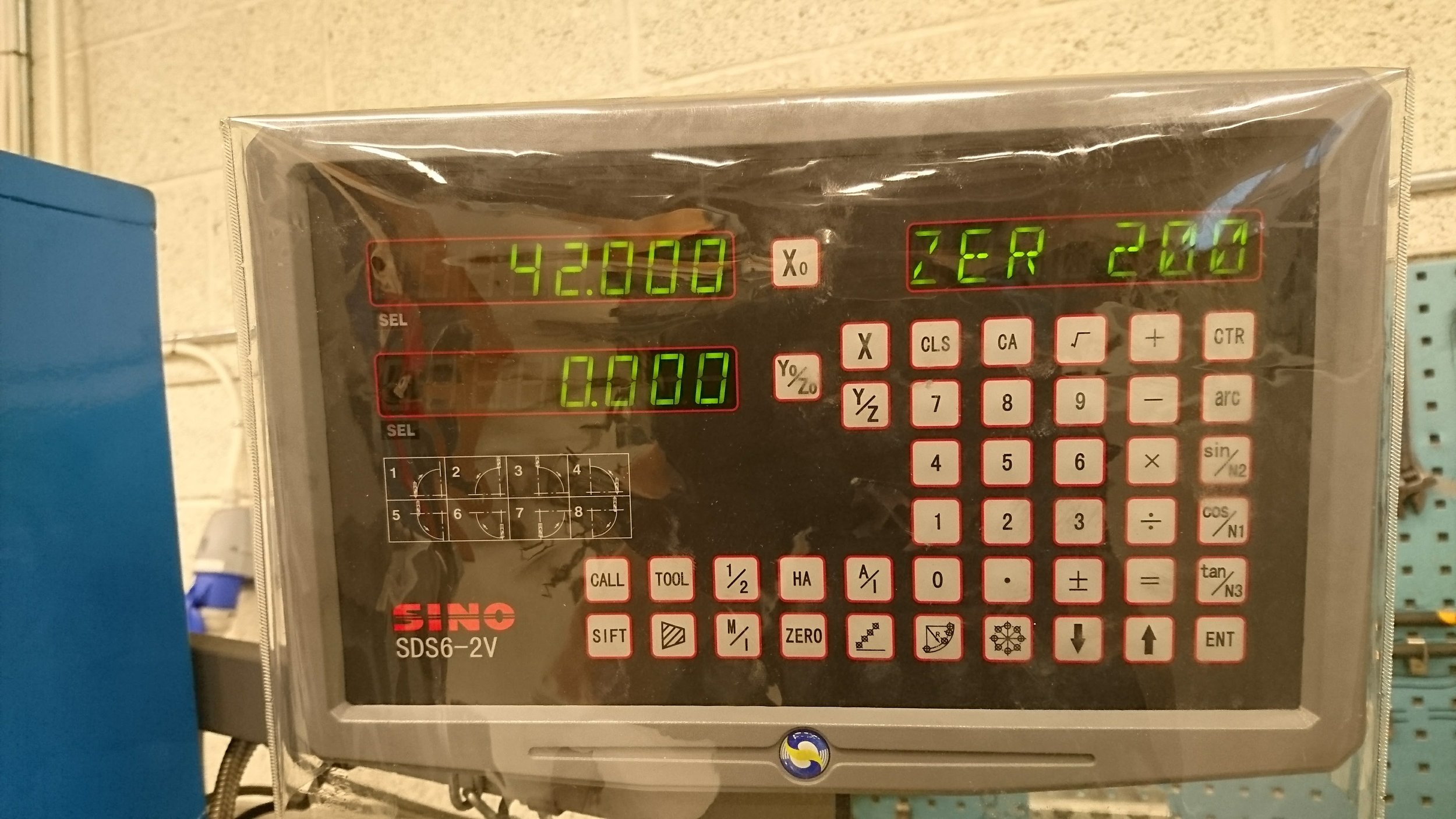

Etterhvert som jeg ble mer kjent med maskinen oppdaget jeg den digitale avleseren. Den var innstilt på tommer av en eller annen grunn, men etter at vi fant ut hvordan man endret enhetene til metrisk viste denne seg å være ekstremt mye mer nøyaktig enn mitt øyemål og gjorde hele operasjonen mye mer nøyaktig og enklere.

Med en oppløsning helt ned til 5 mikrometer og et godt utgangspunkt gjorde jeg mesteparten av den gjenstående boringen med hjelp av denne. Resultatet ble veldig bra.



Morsekonhylse / konisk tange

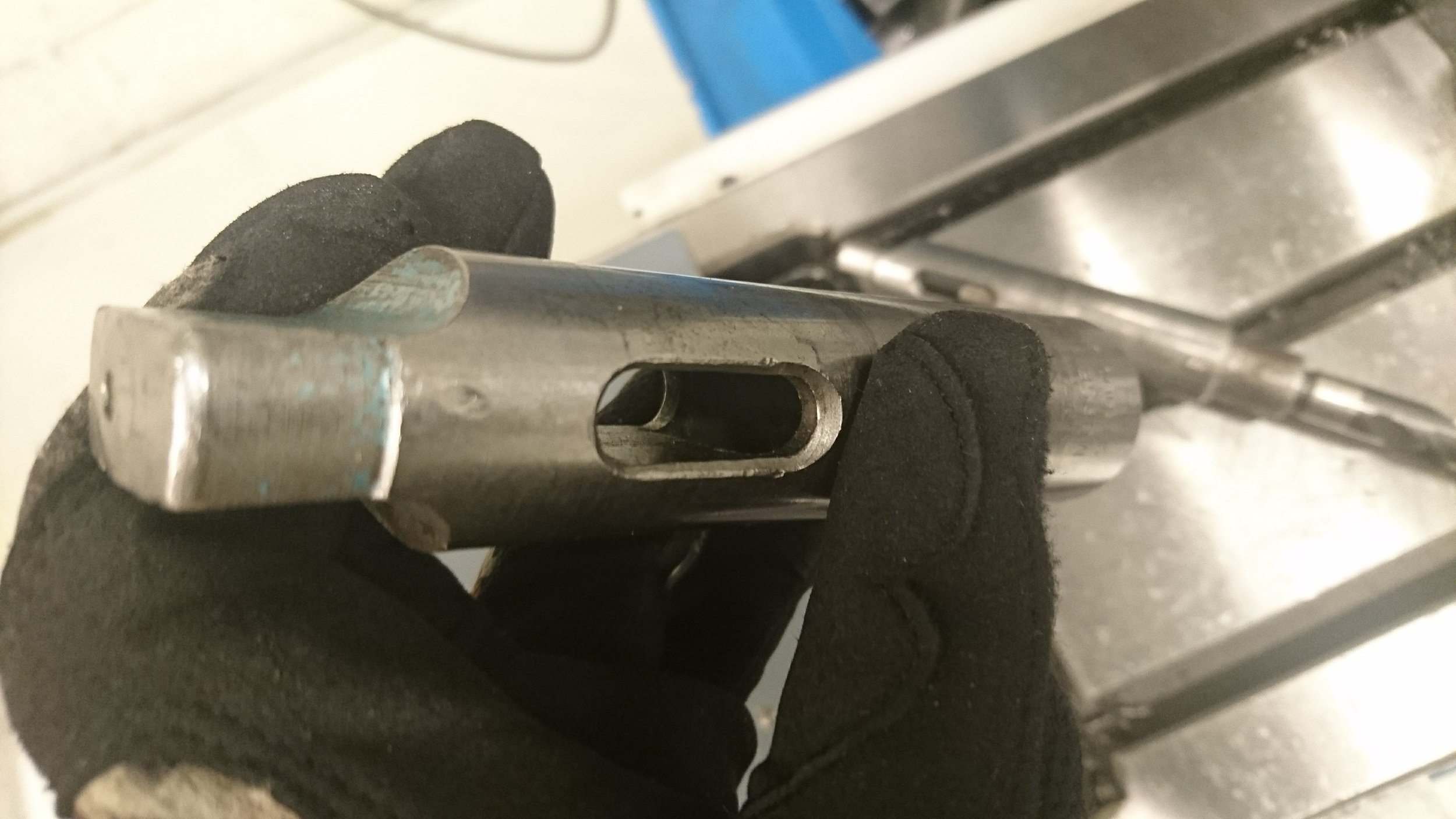

Det er koniske hylser som man trer inni hverandre til man når diameteren på boret man skal bruke. De holdes kun på plass av friksjon, men de låser seg fast inni hverandre og selve dreiemomentet blir overlevert via toppen som går inn i et lite hakk.

14mm hullene måtte bores på en litt annerledes måte enn de mindre hullene. De fleste kjokser aksepterer ikke bor større enn 10-15mm så dersom man skal ha slike tykkelser må man gruke noe som heter morsekonhylser.

For å få dem fra hverandre må man benytte en konisk tange-nøkkel for å brekke dem fra hverandre.


Forsenker

Fire av hullene skulle forsenkes. Det vil si at det bores en kon eller forstørret hull et lite stykke ned i det hullet skruen eller bolten skal gjennom slik at når den er skrudd inn ligger den flatt med overflaten og stikker ikke ut.

Forsenkningene skulle være 10mm i diameter ved overflaten. Forsenkeren er 90 grader, det vil si at forsenkningen er 5mm dyp.

Dette gikk relativt greit. Dybdemåleren på søylebormaskinen var i ustand så jeg endte opp med å forsenke litt og sjekke med skyvelæret. Dette gjentok jeg til forsenkingen ble korrekt. Det finnes mer nøyaktige og bedre måter å gjøre det på, men det funket greit slik jeg løste det.



Gjenging

Helt til slutt skulle fire av hullene gjenges med M8 gjenger. M står for "metrisk" og 8 er diameter på bolten. Når det kommer til innvendige gjenger så er 8 mm diameteren mellom dalene i gjengene. For å lage gjenger borer man med et bor som er litt mindre enn gjengene man skal bruke. Dette kalles et gjengebor og er spesiallaget for dette formålet.

6,8mm gjengebor for M8 hull

6,8mm gjengebor for M8 hull

Etter at hullet er boret bruker man en gjengetapp for å skjære ut korrekte gjenger i hullet. Grunnen til vi bruker 6,8mm bor er for å ha nok materiale til overs når vi gjenger til å lage gjengene.

8 - 6,8 = 1,2 Gjengene blir altså da 0,6mm dype.

Det er viktig å være varsom og gå rolig til verks. Selv om gjengetappen er selv-sentrerende, er det viktig når man starter å sørge for at den står rett. Tar man for hardt i kan man strippe gjengene. Det er også lurt å stoppe og vri litt tilbake med jevne mellomrom for å løsne på og få ut sponet, slik at det ikke bygger seg opp og skader eller misformer gjengene.

Bolter er ofte beskrevet med mange forskjellige tall:

M8 x 1,25 x 40 betyr for eksempel Metrisk 8mm bolt med gjengestigning 1,25mm som er 40mm lang.

Gjengestigning er hvor langt oppover bolten gjengene har beveget seg på en runde rundt bolten.

Forskjellige typer gjenger.



Oppsummering

Dette har vært en interessant og utfordrende oppgave som jeg har lært mye av. Noe har blitt gjort riktig og noe har blitt gjort mindre riktig, men det er feilene man lærer av. Presisjon er ikke gjort på 1-2-3!
